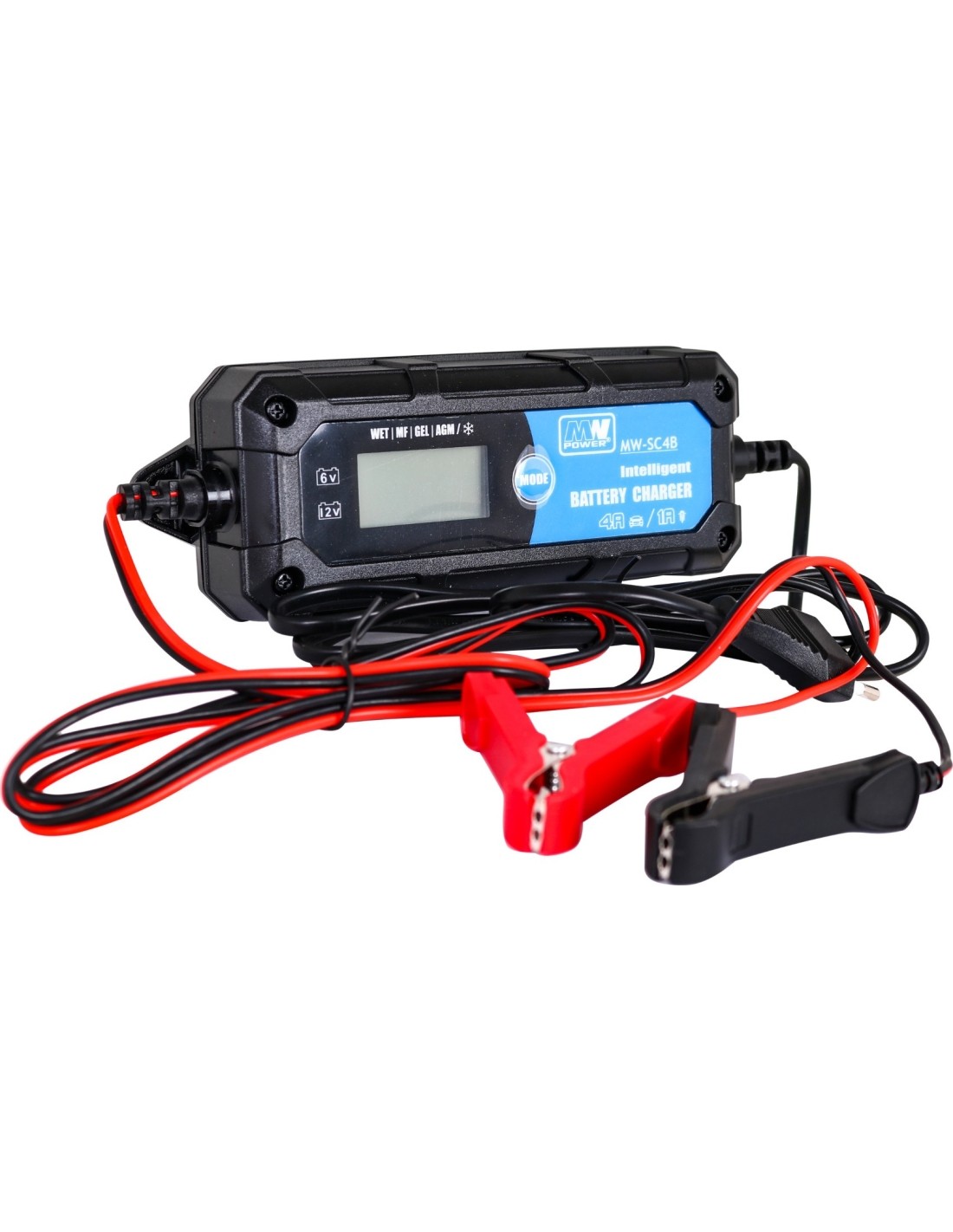

ŁADOWARKA Z WYŚWIETLACZEM LCD 6V I 12V

Ładowarka akumulatorowa 6V i 12V

Prezentujemy ładowarkę ze sterowaniem mikroprocesorowym, która znajdzie zastosowanie przy większości rodzajów pojazdów posiadających akumulator kwasowo-ołowiowy mokry, żelowy oraz AGM. Ładowarka odpowiednia jest dla akumulatorów o napięciu 6 V i 12 V.

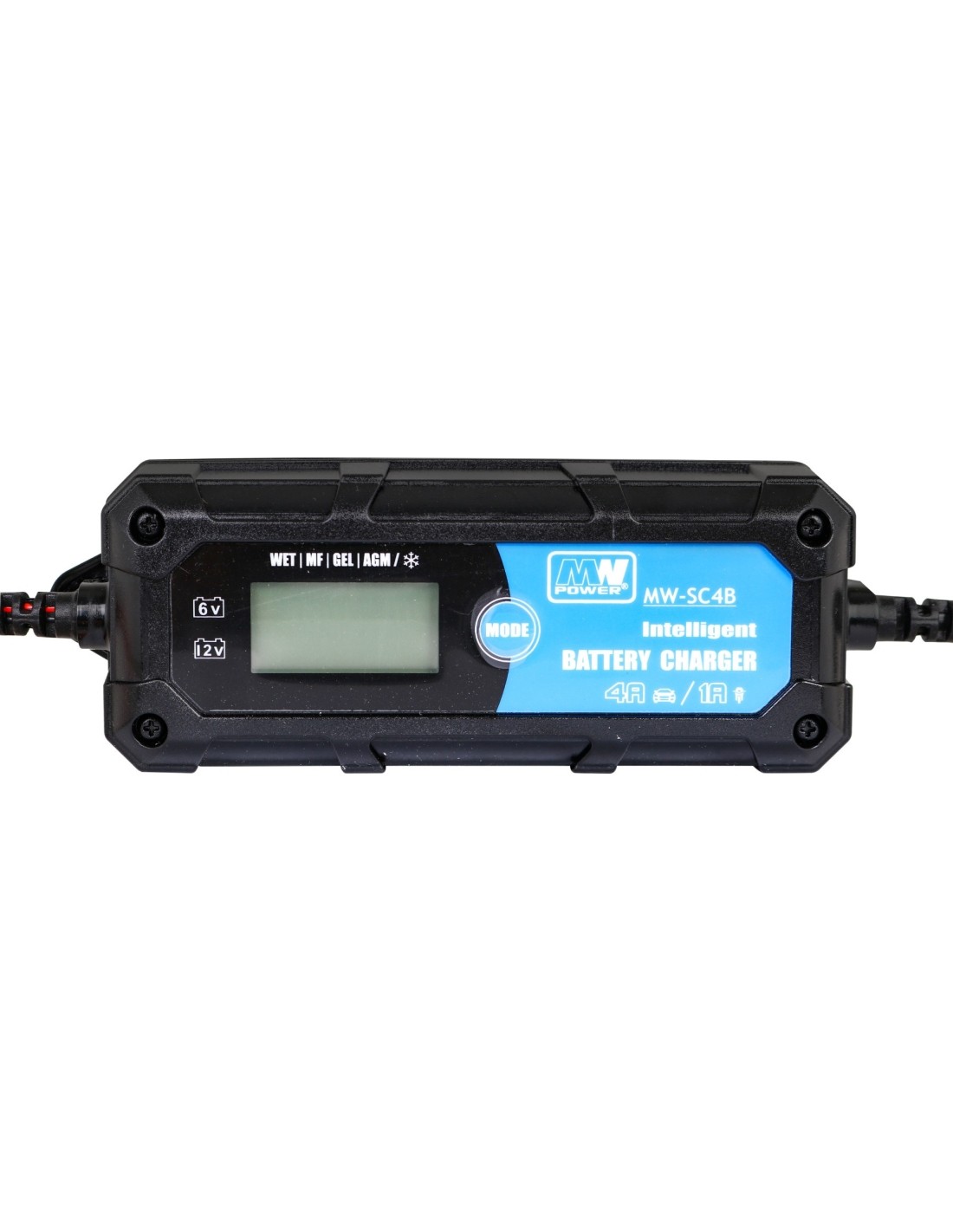

Ładowarka akumulatorowa posiada zabezpieczenia zwarciowo/nadnapięciowe, dzięki którym proces ładowania przebiega bezpiecznie. Jedną z największych zalet ładowarki jest wyświetlacz LCD, który w prosty sposób można obsłużyć za pomocą intuicyjnego sterowania mikroprocesorowego.

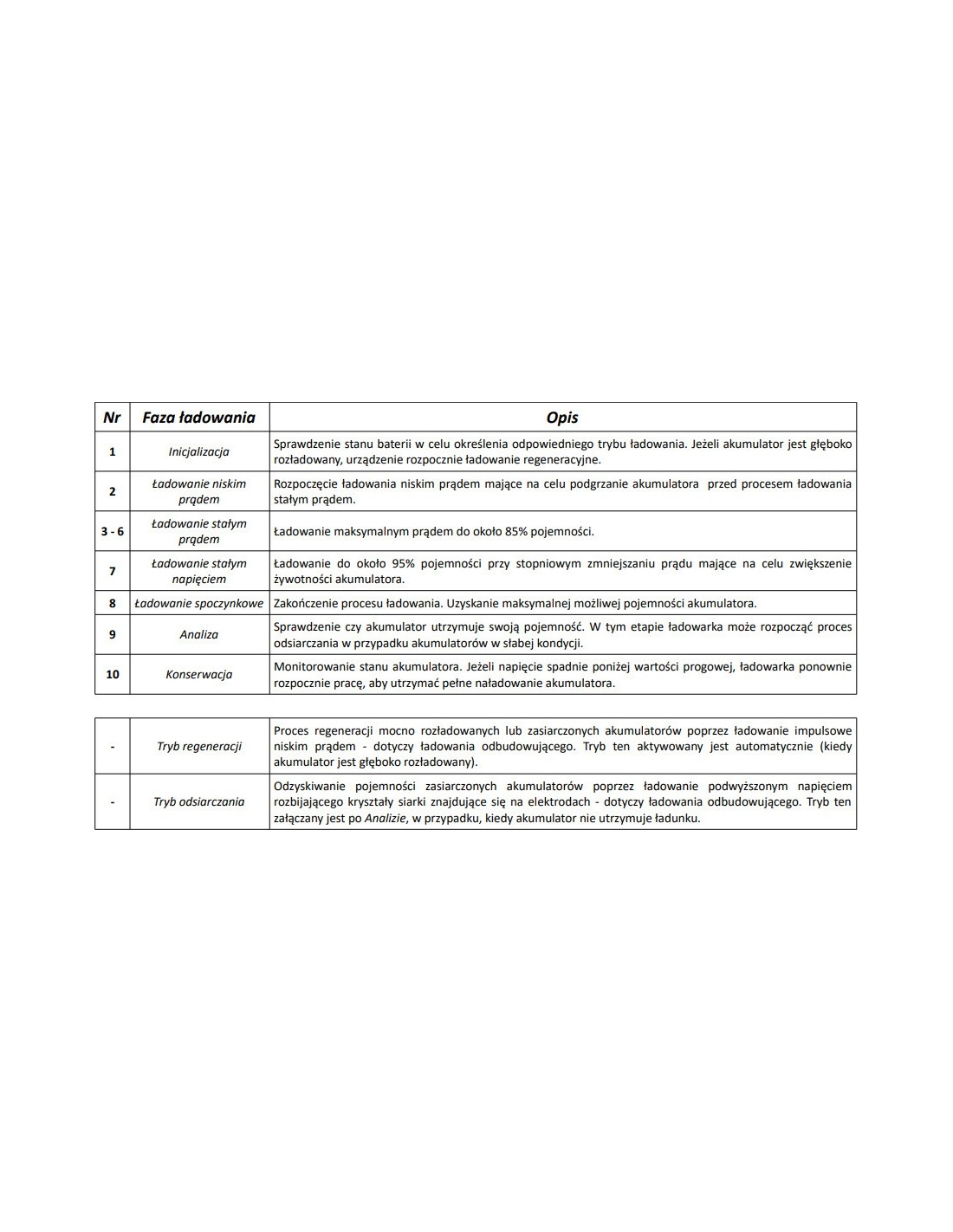

Proces ładowania przedstawiony w 10 fazach

Dla pełnego obrazu i zrozumienia metody działania ładowarki opisujemy jej poszczególne fazy ładowania. Posiada ich aż 10.

Faza 1 Inicjalizacja – Na tym etapie dokonuje się sprawdzenie stanu baterii w celu określenia odpowiedniego trybu ładowania. W przypadku, gdy akumulator jest mocno rozładowany, urządzenie przechodzi w tryb ładowania regeneracyjnego.

Faza 2 Ładowanie niskim prądem – W tej fazie akumulator zostaje podgrzany i przygotowuje się do ładowania stałym prądem.

Faza 3-6 Ładowanie prądem stałym – Ładowanie maksymalnym prądem do ok. 85 % pojemności akumulatora.

Faza 7 Ładowanie stałym napięciem – Ładowanie do ok. 95% pojemności przy stopniowym zmniejszaniu prądu. Ta faza ładowania ma na celu zwiększenie żywotności akumulatora.

Faza 8 Ładowanie spoczynkowe – Zakończenie całego cyklu ładowania. Na tym etapie akumulator uzyskuje maksymalną możliwą pojemność akumulatora.

Faza 9 Analiza – Na tym etapie ładowania akumulator testowany jest pod względem utrzymania swojej pojemności. W końcowym etapie tego kroku może rozpocząć się proces odsiarczania w przypadku akumulatorów, które mają słabszą kondycję.

Faza 10 Konserwacja – Na ostatnim kroku następuje monitorowanie stanu akumulatora. W przypadku, gdy napięcie spadnie poniżej wartości progowej, ładowarka automatycznie rozpocznie pracę.

2 tryby dla używanych akumulatorów

Tryb regeneracji – proces regeneracji mocno rozładowanych lub rozsiarczonych akumulatorów poprzez ładowanie impulsowe niskim prądem. Ten tryb dotyczy ładowania odbudowującego. Tryb ten może być załączony manualnie lub automatycznie (kiedy akumulator jest głęboko rozładowany).

Tryb odsiarczania – odzyskiwanie pojemności zasiarczonych akumulatorów poprzez ładowanie na zasadzie impulsów o podwyższonym napięciu rozbijającym kryształy siarki, które osiadły na elektrodach. Ten tryb dotyczy ładowania odbudowującego. Tryb odsiarczania załączany jest automatycznie po trybie "Analiza", w przypadku kiedy akumulator nie utrzymuje ładunku.

Dane techniczne ładowarki akumulatorowej

Możliwość wybrania prądu ładowania dla napięcia:

• 6V: 1A,
• 12V: 1A/4A.

Wejście:

• napięcie wejściowe 220-240V (50Hz),
• prąd wejściowy (max.) 0,75A/230VAC.

Wyjście:

• napięcie wyjściowe (max.) 7,4V, prąd wyjściowy 1A,
• napięcie wyjściowe (max.) 14,7V, prąd wyjściowy 1A/4A (wybieralny).

Zabezpieczenia:

• nadnapięciowe > 16VDC (w trybie 12V) > 32VDC (tryb 24V), odłączenie napięcia wyjściowego,
• informacja na wyświetlaczu o odłączeniu napięcia wyjściowego spowodowanego zwarciem.

Komfortowe środowisko pracy:

• temperatura pracy -5°C ÷ + 40°C,
• wilgotność pracy 20-90% (wilgotność względna, bez kondensacji),
• temperatura i wilgotność składowania -10°C ÷ 60°C, 10 ÷ 95% (wilgotność względna, bez kondensacji).

Ładowarka spełnia normy bezpieczeństwa:

• normy bezpieczeństwa EN 60335-2-29:2004 + A2:2010; EN 60335-1:2012 + A11:2014,
• normy EMC EN 55014-1 , EN 61000-3-3, EN 55014-2, EN 61000-3-3, EN-61000-3-2.
